Samenvatting voor overzicht:

De Universal Premium 25/35 is een beladingsrobot voor het draaien en frezen, die het complete assortiment werkstukken tot 270 mm dekt.

  • Werkstukdiameter (min - max) 10 mm - 270 mm
  • Maximumafmeting werkstuk (L x B) 270 mm x 270 mm
  • Maximumbelasting robotarm 25 kg / 35 kg
  • Hoogte van werkstukken (min - max) - / 250 mm - 450 mm

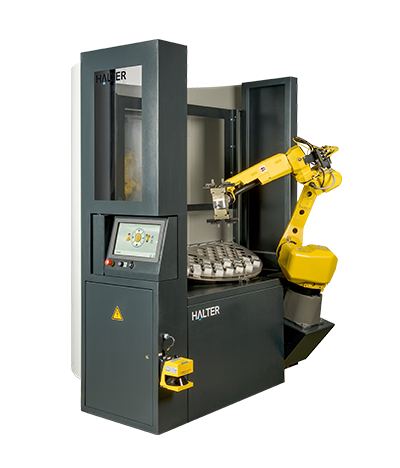

Universal Premium 25/35

Draaien/Frezen

De Universal Premium 25/35 is een beladingsrobot voor het draaien en frezen, die het complete assortiment werkstukken tot 270 mm dekt. Een assenbelading optie is beschikbaar voor werkstukken tot 450 mm.

Verhoog uw efficiëntie met een insteltijd van minder dan 5 minuten en bereid een nieuwe serie voor terwijl de robot draait.

De Universal Premium is eenvoudig te verplaatsen van de ene CNC-machine naar de andere.

Uw voordelen met Halter

  • Korte levertijd
  • Turn-key installatie
  • Lokale service en remote support
  • Gunstige financiering
Download spec/product sheet

Download spec/product sheet
Vraag een offerte aan

Vraag een offerte aan
HALTER Universal Premium 35 2023

Capaciteit & specificaties

Robuuste industriële constructie
Roterende beladingstafel
Volledige omkasting en afscherming
Verplaatsbaarmet palletwagen
Plaatsbaar op 3-punts zelfcentrerende ankers
Fanuc 6-assige robotarm25 kg / 35 kg
Opvangbank voor lekkende koelvloeistof met afvoer
Station voor het zijdelings omgrijpen van een werkstukOptie
Werkstuk omkeerstation voor tweezijdige bewerkingOptie
Waarschuwingslamp met automatische productiestatusweergaveOptie
Standaard robot-machine interface voor elke CNC-machine
Intuïtief en grafisch programmeren in 12 stappen
Touchscreen15 inch
Vrije taalkeuze
Ingave in inches of mm
Analysesoftware voor machinebezetting
Automatische programmaopslag
Aantal aan te sluiten CNC-machines4

HALTER SmartControl standaard functionaliteiten

Werkstukpositionering in de machineklem met soft push functie
Werkstuk hergrijpen voor nauwkeurige positionering
Ontladen van het werkstuk in combinatie met een automatische stafaanvoer
Binnen en buiten grijpen
Werkstuk positioneren in de klauwplaat met of zonder aandrukster
Aanpassing afstand van het airblow systeem
Werken met de spindelorientatie van de CNC-machine
Excentrisch beladen en ontladen
Robot parkeer positie knop

De HALTER SmartControl kan de volgende optionele functionaliteiten inschakelen

Werkstuk omkeerfunctie voor tweezijdige bewerkingOptie
Ontladen van het werkstuk op een palletOptie
Ontladen van een werkstuk op een externe vaste positie bijv. een lopende bandOptie
Ontladen van het restmateriaalOptie
Ophalen van een werkstuk van een revolver gereedschapOptie
Schoonmaken van het werkstuk buiten de CNC-machineOptie
Positioneren van het werkstuk op een meetstationOptie
Verwijderen van afgekeurde werkstukkenOptie
Zijdelings omgrijpen van een werkstukOptie
Radiaal positioneren van het werkstuk in de klauwplaatOptie
AssenbeladingOptie
Klant-specifieke functionaliteitenOp aanvraag
2-vingergrijper voor rechthoekige werkstukkenOptie
3-vingergrijper voor ronde werkstukkenOptie
2-vingergrijper voor assenbeladingOptie
Separate grijpers voor ruwe en bewerkte werkstukken
Standaard-airblow-systeem op elke grijper
Werkstukdetectie door middel van open-/dicht controle
Snelwisselsysteem voor uitwisseling van de grijpersOptie
Snelverstelling van de grijpervingers
Werkstuk-specifieke grijpervingersOptie
Bewaking wegvallen luchtdruk door middel van druksensor op de robotarm
In-machine-space-functie
Fanuc DCS area in combinatie met Sick-vloerscanner
Schuifdeur voorzien van veiligheidssensoren
Standaardveiligheidshek tussen de CNC-machine en de Halter
Automatische servogestuurde deuropener met geïntegreerd veiligheidsmechanismeOptie
Gesloten veiligheidscircuit
Elektrische spanning 400 V
Piekverbruik16 A
Perslucht6,5 bar
Lengte1750 mm
Breedte1434 mm
Hoogte2220 mm
Totaalgewicht 1110 kg / 1120 kg
Werkstukdiameter (min - max)10 mm - 270 mm
Minimumafmeting werkstuk (L x B)10 mm x 10 mm
Maximumafmeting werkstuk (L x B)270 mm x 270 mm
Hoogte van werkstukken (min - max)10 mm - 250 mm
Maximumbelasting robotarm25 kg / 35 kg
Maximumtotaalgewicht op de roterende beladingstafelle 750 kg
Max. aantal werkstukken bij rasterplaat van 10-35 mm176
Max. aantal werkstukken bij rasterplaat van 23-55 mm136
Max. aantal werkstukken bij rasterplaat van 23-85 mm68
Max. aantal werkstukken bij rasterplaat van 23-115 mm40
Max. aantal werkstukken bij rasterplaat van 23-135 mm24
Max. aantal werkstukken bij rasterplaat van 23-175 mm18
Max. aantal werkstukken bij rasterplaat van 23-195 mm14
Max. aantal werkstukken bij rasterplaat van 23-230 mm10
Max. aantal werkstukken bij rasterplaat van 23-270 mm6
Werkstuk-specifieke rasterplaatOptie

Capaciteit voor assenbelading

Werkstukdiameter (min - max)- / 10 mm - 40 mm
Minimumafmeting werkstuk (L x B)- / 10 mm x 10 mm
Maximumafmeting werkstuk (L x B)- / 40 mm x 40 mm
Hoogte van werkstukken (min - max)- / 250 mm - 450 mm
Maximumgewicht van werkstukken- / 4,5 kg
Maximumbelasting robotarm- / 35 kg
Maximumtotaalgewicht op de roterende beladingstafel- / 750 kg
Max. aantal werkstukken bij rasterplaat van 10-35 mm- / 160
Max. aantal werkstukken bij rasterplaat van 23-55 mm- / 130
Max. aantal werkstukken bij rasterplaat van 23-85 mm- / 64

Systeem
Robuuste industriële constructie
Roterende beladingstafel
Volledige omkasting en afscherming
Verplaatsbaarmet palletwagen
Plaatsbaar op 3-punts zelfcentrerende ankers
Fanuc 6-assige robotarm25 kg / 35 kg
Opvangbank voor lekkende koelvloeistof met afvoer
Station voor het zijdelings omgrijpen van een werkstukOptie
Werkstuk omkeerstation voor tweezijdige bewerkingOptie
Waarschuwingslamp met automatische productiestatusweergaveOptie
Standaard robot-machine interface voor elke CNC-machine

HALTER SmartControl
Intuïtief en grafisch programmeren in 12 stappen
Touchscreen15 inch
Vrije taalkeuze
Ingave in inches of mm
Analysesoftware voor machinebezetting
Automatische programmaopslag
Aantal aan te sluiten CNC-machines4

HALTER SmartControl standaard functionaliteiten

Werkstukpositionering in de machineklem met soft push functie
Werkstuk hergrijpen voor nauwkeurige positionering
Ontladen van het werkstuk in combinatie met een automatische stafaanvoer
Binnen en buiten grijpen
Werkstuk positioneren in de klauwplaat met of zonder aandrukster
Aanpassing afstand van het airblow systeem
Werken met de spindelorientatie van de CNC-machine
Excentrisch beladen en ontladen
Robot parkeer positie knop

De HALTER SmartControl kan de volgende optionele functionaliteiten inschakelen

Werkstuk omkeerfunctie voor tweezijdige bewerkingOptie
Ontladen van het werkstuk op een palletOptie
Ontladen van een werkstuk op een externe vaste positie bijv. een lopende bandOptie
Ontladen van het restmateriaalOptie
Ophalen van een werkstuk van een revolver gereedschapOptie
Schoonmaken van het werkstuk buiten de CNC-machineOptie
Positioneren van het werkstuk op een meetstationOptie
Verwijderen van afgekeurde werkstukkenOptie
Zijdelings omgrijpen van een werkstukOptie
Radiaal positioneren van het werkstuk in de klauwplaatOptie
AssenbeladingOptie
Klant-specifieke functionaliteitenOp aanvraag

Grijpers
2-vingergrijper voor rechthoekige werkstukkenOptie
3-vingergrijper voor ronde werkstukkenOptie
2-vingergrijper voor assenbeladingOptie
Separate grijpers voor ruwe en bewerkte werkstukken
Standaard-airblow-systeem op elke grijper
Werkstukdetectie door middel van open-/dicht controle
Snelwisselsysteem voor uitwisseling van de grijpersOptie
Snelverstelling van de grijpervingers
Werkstuk-specifieke grijpervingersOptie
Bewaking wegvallen luchtdruk door middel van druksensor op de robotarm

Veiligheid
In-machine-space-functie
Fanuc DCS area in combinatie met Sick-vloerscanner
Schuifdeur voorzien van veiligheidssensoren
Standaardveiligheidshek tussen de CNC-machine en de Halter
Automatische servogestuurde deuropener met geïntegreerd veiligheidsmechanismeOptie
Gesloten veiligheidscircuit

Aansluitingen
Elektrische spanning 400 V
Piekverbruik16 A
Perslucht6,5 bar

Afmetingen
Lengte1750 mm
Breedte1434 mm
Hoogte2220 mm
Totaalgewicht 1110 kg / 1120 kg

Capaciteit
Werkstukdiameter (min - max)10 mm - 270 mm
Minimumafmeting werkstuk (L x B)10 mm x 10 mm
Maximumafmeting werkstuk (L x B)270 mm x 270 mm
Hoogte van werkstukken (min - max)10 mm - 250 mm
Maximumbelasting robotarm25 kg / 35 kg
Maximumtotaalgewicht op de roterende beladingstafelle 750 kg
Max. aantal werkstukken bij rasterplaat van 10-35 mm176
Max. aantal werkstukken bij rasterplaat van 23-55 mm136
Max. aantal werkstukken bij rasterplaat van 23-85 mm68
Max. aantal werkstukken bij rasterplaat van 23-115 mm40
Max. aantal werkstukken bij rasterplaat van 23-135 mm24
Max. aantal werkstukken bij rasterplaat van 23-175 mm18
Max. aantal werkstukken bij rasterplaat van 23-195 mm14
Max. aantal werkstukken bij rasterplaat van 23-230 mm10
Max. aantal werkstukken bij rasterplaat van 23-270 mm6
Werkstuk-specifieke rasterplaatOptie

Capaciteit voor assenbelading

Werkstukdiameter (min - max)- / 10 mm - 40 mm
Minimumafmeting werkstuk (L x B)- / 10 mm x 10 mm
Maximumafmeting werkstuk (L x B)- / 40 mm x 40 mm
Hoogte van werkstukken (min - max)- / 250 mm - 450 mm
Maximumgewicht van werkstukken- / 4,5 kg
Maximumbelasting robotarm- / 35 kg
Maximumtotaalgewicht op de roterende beladingstafel- / 750 kg
Max. aantal werkstukken bij rasterplaat van 10-35 mm- / 160
Max. aantal werkstukken bij rasterplaat van 23-55 mm- / 130
Max. aantal werkstukken bij rasterplaat van 23-85 mm- / 64

De Universal modellen kunnen worden uitgebreid met extra functies

Custom-grid-plate Copy 2

WERKSTUK-SPECIFIEKE OPLOSSINGEN

Halter’s application engineering team kan rasterplaten en speciale grijpervingers ontwerpen voor uw specifieke werkstukken. Bijvoorbeeld wanneer u gietstukken of werkstukken heeft die u op een specifieke manier geautomatiseerd moeten worden. Al deze klant-specifieke oplossingen kunnen worden geïmplementeerd in de gebruikersvriendelijke HALTER SmartControl. De flexibiliteit van de oplossingen die wij aanbieden zorgt ervoor dat u nog meer verschillende werkstukken kunt automatiseren.

Optionele functionaliteiten

  • Ontladen van het werkstuk op een pallet
  • Ontladen van een werkstuk op een externe vaste positie bijv. een lopende band
  • Ontladen van het restmateriaal
  • Ophalen van een werkstuk van een revolver gereedschap
  • Schoonmaken van het werkstuk buiten de CNC-machine

De Universal modellen kunnen worden uitgebreid met extra functies

Custom-grid-plate-1

Assenbelading

De HALTER Universal is leverbaar met de optie assenbelading, waarmee werkstukken met een hoogte tot 600 mm, afhankelijk van het model, geladen kunnen worden. Voor deze optie leveren wij het complete pakket van een extra 2-vinger grijper, grijpervingersets voor verschillende diameters, snelverstelbare verhogingsadapters ter ondersteuning van de rasterplaten en een omgrijpstation.





  • Positioneren van het werkstuk op een meetstation
  • Verwijderen van afgekeurde werkstukken
  • Zijdelings omgrijpen van een werkstuk
  • Radiaal positioneren van het werkstuk in de klauwplaat
  • Klant-specifieke functionaliteiten
Camp Halter58005bewerkt

Zo werkt het

Honderden HALTER LoadAssistants worden gebruikt door tevreden klanten. Via een internationaal netwerk van gecertificeerde partners en de Halter service monteurs kunt u het allerbeste van ons verwachten.  Zoals korte levertijden, kant-en-klare levering, ingebruikname en training. In 95% van de gevallen behalen onze klanten een terugverdientijd op de investering van minder dan 18 maanden.

COMMITTED TO PERFORMANCE. DEDICATED TOT DELIVER.

Offerte of persoonlijk advies?

Als u geïnteresseerd bent in de HALTER LoadAssistant en een offerte of persoonlijk advies wilt ontvangen, vul dan het onderstaande formulier in. Onze expert neemt dan zo snel mogelijk contact met u op.

Vraag een offerte aan

Waarom onze klanten voor de Universal Premium 25/35 kiezen

HALTER CNC automation workshop

Halter workshops

Ontdek de eenvoud van de HALTER LoadAssistant tijdens een workshop op maat voor uw bedrijf in een van de HALTER Technology Centers of bij een van onze referentieklant bij u in de buurt.

Online demo is ook mogelijk!

Wat weet u aan het einde van de workshop?

  • U weet hoe het werkt en wat de robot kan
  • U kunt de robot zelf instellen
  • U weet waar en hoe de robot functioneert
  • U kent de terugverdientijd van de robot
Aanmelden voor een workshop

Verwante producten

HALTER MillStacker Premium 25/35 beladingsrobot met hoge capaciteit

MillStacker Premium 25/35

De MillStacker Premium 25/35 is een beladingsrobot voor het frezen met een hoge capaciteit voor werkstukken tot 280 mm.

Bekijk model
HALTER TurnStacker Premium 25/35 beladingsrobot

TurnStacker Premium 25/35

De TurnStacker Premium 25/35 is een beladingsrobot voor draaien met een hoge capaciteit voor diameters tot 230 mm.

Bekijk model

Hoofdkantoor

HALTER CNC Automation B.V.
Hogebrinkerweg 19
3871 KM Hoevelaken
Nederland

T: +31 88 015 74 00
info@haltercnc.com

BTW-nr.: NL853103446B01
KvK-nr.: 58591389



Vind een dealer

Contact Noord-Amerika

HALTER CNC Robotics LLC
21995 Fillmore Road
Cascade, Iowa 52033
United States

T: 800 314 8261
info@haltercncrobotics.com

BTW-nr.: US473961908

Handige navigatie

Producten

Blijf op de hoogte

Volg ons op social media
© 2024 Halter Group
