Basic Pro 12

Basic Pro is onze basis, en toch professionele beladingsrobot voor draaien en frezen.

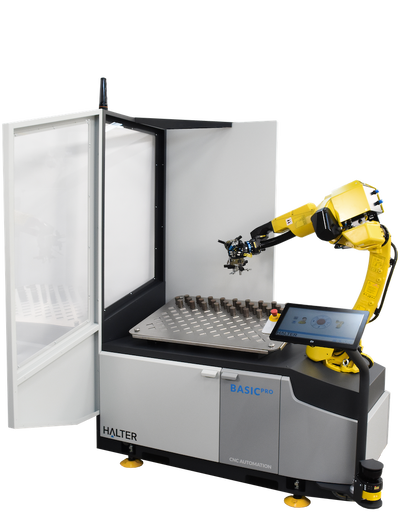

HALTER Basic Pro 12 (resized)-2
HALTER Basic Pro 12 (resized)-2

Basic Pro 12

Draaien/Frezen

Basic Pro is onze basis, en toch professionele beladingsrobot voor draaien en frezen. Industriële technologie voor de prijs van een cobot-systeem.

  • Werkstuk diameter (min - max) 10 mm - 135 mm

  • Maximum afmeting werkstuk  (L x W) 135 mm x 135 mm

  • Maximumbelasting robotarm 12 kg

  • Maximum hoogte werkstuk  200 mm

  • Veel extra functionaliteiten - zie hier

HALTER Basic Pro 12 (resized) HALTER Basic Pro 12 (resized) HALTER Basic Pro 12 (resized)-2



Intuïtief en laagdrempelig

  • Geen enkele robot ervaring vereist

  • Programma in een paar stappen geconfigureerd

  • Insteltijd van minder dan 5 minuten

  • Geniaal door zijn eenvoud

Capaciteit & specificaties

Werkstukdiameter (min - max)10 mm - 135 mm
Minimumafmeting werkstuk (L x B)10 mm x 10 mm
Maximumafmeting werkstuk (L x B)135 mm x 135 mm
Hoogte van werkstukken (min - max)10 mm - 200 mm
Maximumbelasting robotarm12 kg
Maximumtotaalgewicht op de roterende beladingstafel360 kg
Max. aantal werkstukken bij rasterplaat van 10-20 mm188
Max. aantal werkstukken bij rasterplaat van 10-35 mm104
Max. aantal werkstukken bij rasterplaat van 10-55 mm64
Max. aantal werkstukken bij rasterplaat van 10-85 mm38
Max. aantal werkstukken bij rasterplaat van 10-115 mm18
Max. aantal werkstukken bij rasterplaat van 10-135 mm14
Rasterplaat is in hoogte verstelbaar in verschillende posities
Robuuste industriële constructie
Plaatsbaar op 4-punts zelfcentrerende ankers
Fanuc 6-assige robotarm12 kg
Werkstuk omkeerstation voor tweezijdige bewerkingOptie
Waarschuwingslamp met automatische productiestatusweergaveOptie
Kan worden aangesloten op elke CNC-machine
Verplaatsbaar voor transport en onderhoud met eenvoudige herpositionering met palletwagen
Automatische servogestuurde deuropener met geïntegreerd veiligheidsmechanismeOptie
Intuïtief en grafisch programmeren in 12 stappen
Touchscreen 15 inch
Vrije taalkeuze
Grafische weergave van machinebezetting
Ingave in inches of mm
Automatische programmaopslag

HALTER SmartControl standaard functionaliteiten

Binnen en buiten grijpen
Werkstuk positioneren in de klauwplaat met of zonder aandrukster
Instelbare afblaasafstand
Werken met de spindelorientatie van de CNC-machine
Excentrisch beladen en ontladen
Robotparkeerpositionering
3-vingergrijper of 2-vingergrijperKeuze
Separate grijpers voor ruwe en bewerkte werkstukken
Standaard-airblow-systeem op elke grijper
Werkstukdetectie
Snel verstelbare grijpervingers
Werkstukspecifieke grijpervingersOptie
Grijperdruk traploos instelbaar
Compact grijperontwerp
Fanuc DCS area in combinatie met Sick-vloerscanner
Gesloten veiligheidscircuit
270º laserscanner met stop- en go-functie
Vloerscanner vertraagt en stopt de robotarm als de operator in de buurt komt
Elektrische spanning 400 V
Piekverbruik16 A
Perslucht6,5 bar
Lengte1710 mm
Breedte780 mm
Hoogte2200 mm
Totaalgewicht 656 kg

Capaciteit

Werkstukdiameter (min - max)10 mm - 135 mm
Minimumafmeting werkstuk (L x B)10 mm x 10 mm
Maximumafmeting werkstuk (L x B)135 mm x 135 mm
Hoogte van werkstukken (min - max)10 mm - 200 mm
Maximumbelasting robotarm12 kg
Maximumtotaalgewicht op de roterende beladingstafel360 kg
Max. aantal werkstukken bij rasterplaat van 10-20 mm188
Max. aantal werkstukken bij rasterplaat van 10-35 mm104
Max. aantal werkstukken bij rasterplaat van 10-55 mm64
Max. aantal werkstukken bij rasterplaat van 10-85 mm38
Max. aantal werkstukken bij rasterplaat van 10-115 mm18
Max. aantal werkstukken bij rasterplaat van 10-135 mm14
Rasterplaat is in hoogte verstelbaar in verschillende posities

Systeem

Robuuste industriële constructie
Plaatsbaar op 4-punts zelfcentrerende ankers
Fanuc 6-assige robotarm12 kg
Werkstuk omkeerstation voor tweezijdige bewerkingOptie
Waarschuwingslamp met automatische productiestatusweergaveOptie
Kan worden aangesloten op elke CNC-machine
Verplaatsbaar voor transport en onderhoud met eenvoudige herpositionering met palletwagen
Automatische servogestuurde deuropener met geïntegreerd veiligheidsmechanismeOptie

HALTER SmartControl

Intuïtief en grafisch programmeren in 12 stappen
Touchscreen 15 inch
Vrije taalkeuze
Grafische weergave van machinebezetting
Ingave in inches of mm
Automatische programmaopslag

HALTER SmartControl standaard functionaliteiten

Binnen en buiten grijpen
Werkstuk positioneren in de klauwplaat met of zonder aandrukster
Instelbare afblaasafstand
Werken met de spindelorientatie van de CNC-machine
Excentrisch beladen en ontladen
Robotparkeerpositionering

Grijpers

3-vingergrijper of 2-vingergrijperKeuze
Separate grijpers voor ruwe en bewerkte werkstukken
Standaard-airblow-systeem op elke grijper
Werkstukdetectie
Snel verstelbare grijpervingers
Werkstukspecifieke grijpervingersOptie
Grijperdruk traploos instelbaar
Compact grijperontwerp

Veiligheid

Fanuc DCS area in combinatie met Sick-vloerscanner
Gesloten veiligheidscircuit
270º laserscanner met stop- en go-functie
Vloerscanner vertraagt en stopt de robotarm als de operator in de buurt komt

Aansluitingen

Elektrische spanning 400 V
Piekverbruik16 A
Perslucht6,5 bar

Afmetingen

Lengte1710 mm
Breedte780 mm
Hoogte2200 mm
Totaalgewicht 656 kg

PRAKTISCHE STAPPEN NAAR EEN EFFICIËNT PRODUCTIEPROCES

Practical steps



We lopen graag de volgende stappen met u door


  • Bespreken welke machine u graag wilt automatiseren

  • Uitleg over het principe van de Halter oplossingen en ons portfolio

  • Demonstreren hoe eenvoudig het is om een plug-and-play robot te bedienen

  • Persoonlijk advies over welke oplossing bij u past

  • Uitleg over het implementatieproces: interface, installatie en training

Extra functionaliteiten van de Halter beladingsrobots

Onze unieke add-ons maken het mogelijk onze laadmachines verder uit te bouwen. Zo bieden we automatisering oplossingen die meegroeien met uw bedrijf.

Werkstukomkeerfunctie voor tweezijdige bewerking

Na het bewerken van één zijde van het werkstuk (OP10) wordt het werkstuk op een omkeerstation geplaatst. De grijper pakt het werkstuk aan de andere zijde vast en plaatst het in de klauwplaat of machine klem van de CNC-machine voor de tweede bewerking (OP20).

Bekijk de video
Workpiece turnover function for two-sided machining 1

Werkstuk ontladen op een pallet

De bewerkte werkstukken kunnen op een extra pallet beladen en ontladen worden. Dit is ideaal als je buffercapaciteit wilt toevoegen of zware werkstukken wilt automatiseren.

Bekijk de video
Unloading workpiece onto a pallet 1

Werkstuk plaatsen op een externe locatie

Een werkstuk kan geplaatst worden op een externe locatie, bv. een transportband.



Bekijk de video
Unloading workpiece onto an external fixed location 1

Werkstuk ophalen uit revolvergereedschap

Het werkstuk kan worden opgehaald uit een revolvergereedschap na bewerking op de CNC-machine.

Bekijk de video
Workpiece on revolver tool kopie 1

Reinigen van werkstuk buiten de CNC-machine

De robot ontlaadt de CNC-machine en verplaatst het werkstuk vervolgend naar een extern reinigingsstation voordat het werkstuk wordt teruggeplaatst in de HALTER LoadAssistant.

Cleaning workpiece outside the CNC machine 1

Positioneren van het werkstuk op een meetstation

De robot ontlaadt de CNC-machine en verplaatst het werkstuk naar een extern meetstation voordat het werkstuk wordt teruggeplaatst in de HALTER LoadAssistant. De robot kan de afgekeurde werkstukken op een aparte positie plaatsen.

Bekijk de video
Positioning workpiece on a measuring station 1

Werkstuk zijwaarts omgrijpen

Het werkstuk wordt axiaal van de tafel genomen en gepositioneerd op een zijdelings grijpstation. Vervolgend wordt het haaks omgespannen en in de klem van de CNC-machine geplaatst. Dit maakt een hoge buffercapaciteit mogelijk voor lange werkstukken.

Belading van lange assen

Lange assen kunnen worden galden en ontladen met naadloze plaatsing in de klauwplaat, waardoor een hoge buffercapaciteit mogelijk is voor assen tot 600 mm met standaard rasterplaten en tot 1000 mm met klantspecifieke rasterplaten.

Bekijk de video
Shaft handling 1

Klant-specifieke functionaliteiten

Halter’s application engineering team kan rasterplaten en speciale grijpervingers ontwerpen voor uw specifieke werkstukken of gietstukken - bijvoorbeeld als u gietstukken of andere werkstukken wilt automatiseren die een speciale behandeling nodig hebben. Al deze klantspecifieke oplossingen kunnen worden geïmplementeerd in de gebruiksvriendelijke HALTER SmartControl. De flexibiliteit van onze oplossingen zorgt ervoor dat u een nog grotere verscheidenheid aan werkstukken kunt automatiseren.

Bekijk de video
Customer-specific functionalities 1



WERKSTUK-SPECIFIEKE OPLOSSINGEN

Halter’s application engineering team kan rasterplaten en speciale grijpervingers ontwerpen voor uw specifieke werkstukken. Bijvoorbeeld wanneer u gietstukken of werkstukken heeft die u op een specifieke manier geautomatiseerd moeten worden. Al deze klant-specifieke oplossingen kunnen worden geïmplementeerd in de gebruikersvriendelijke HALTER SmartControl. De flexibiliteit van de oplossingen die wij aanbieden zorgt ervoor dat u nog meer verschillende werkstukken kunt automatiseren.

Workpieces-collection-2



Verwante producten

Universal Compact 12

Universal Compact 12

De Universal Compact 12 is een beladingsrobot voor draaien en frezen met het kleinste vloeroppervlak binnen ons Universal-assortiment, tegen de meest concurrerende prijs in de markt.

Bekijk model

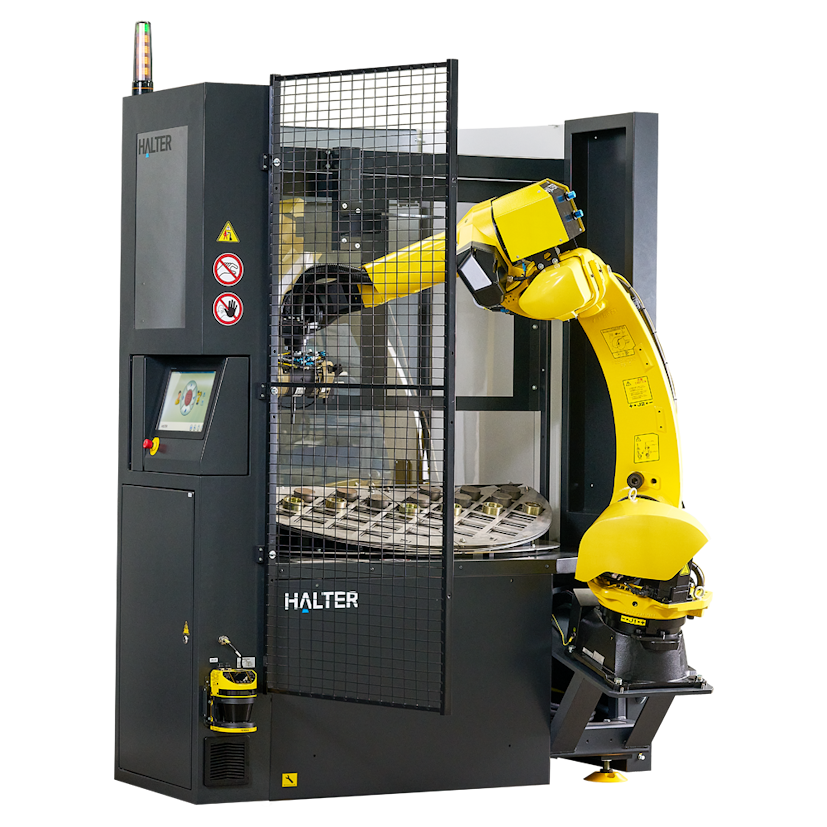

Universal Premium 25/35
